แผนภูมิเปรียบเทียบประเภทถาดสายเคเบิลและข้อผิดพลาดในการติดตั้งทั่วไปและการป้องกันเพื่อวัตถุประสงค์ทางวิศวกรรมโครงการ

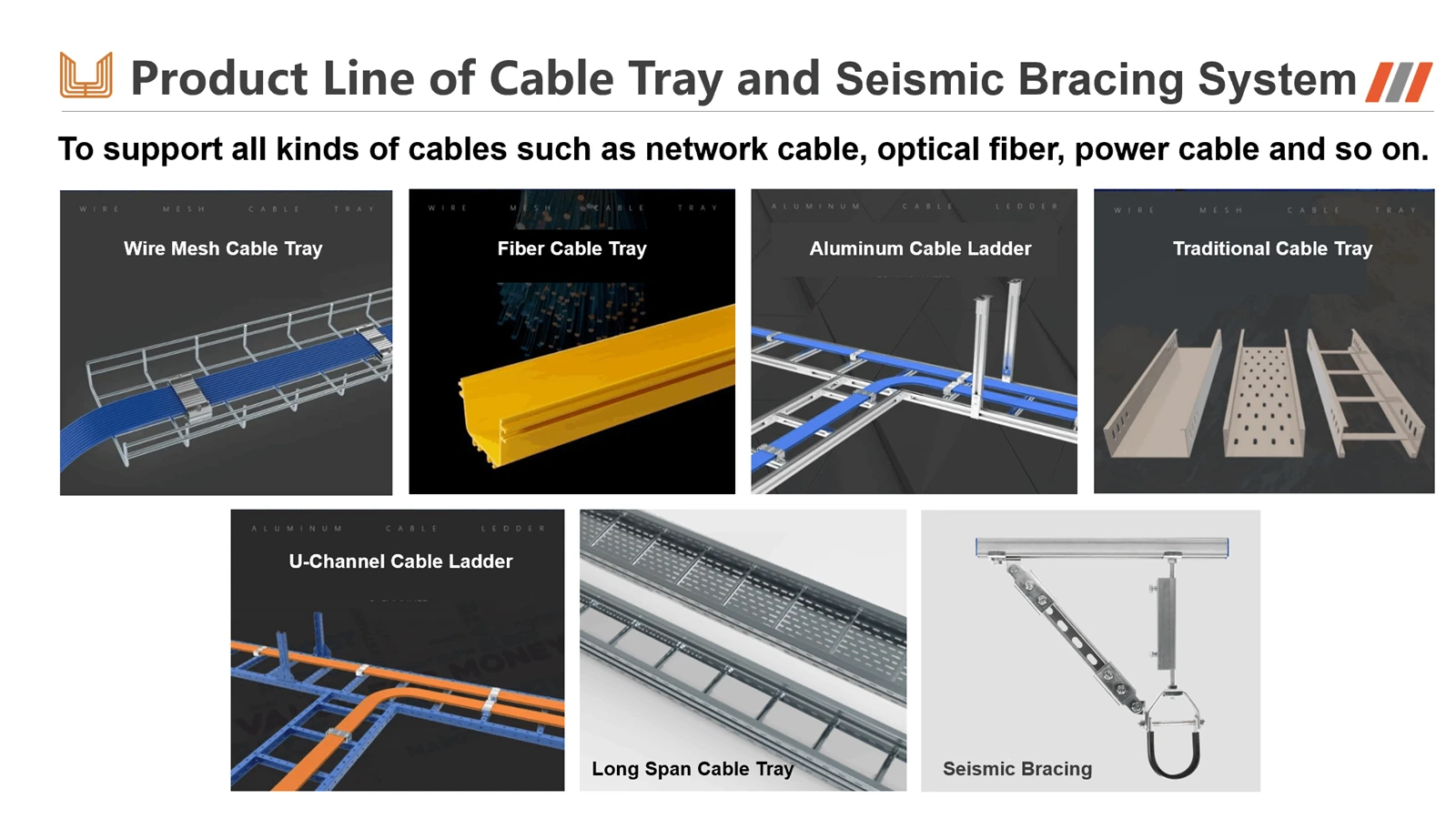

1. แผนภูมิเปรียบเทียบประเภทถาดสายเคเบิล

แผนภูมินี้ช่วยให้คุณเลือกประเภทถาดสายเคเบิลที่เหมาะสมที่สุดตามข้อกำหนดของโครงการเฉพาะเช่นการกระจายความร้อนความสามารถในการโหลดสภาพแวดล้อมและประเภทสายเคเบิล

导出到 Google 表格

2. ข้อผิดพลาดการติดตั้งถาดสายเคเบิลทั่วไปและการป้องกัน

รายการนี้เน้นปัญหาที่พบบ่อยในระหว่างการกำกับดูแลสถานที่และการยอมรับซึ่งช่วยให้คุณปรับปรุงคุณภาพของโครงการและความปลอดภัยโดยการจัดการกับพวกเขาในเชิงรุก

ความผิดพลาด 1: ระยะห่างที่ไม่ถูกต้องหรือมากเกินไป

ผลที่ตามมา:ถาดลดลงระหว่างการสนับสนุนเกินขีด จำกัด การโก่งตัว เมื่อเวลาผ่านไปสิ่งนี้สามารถนำไปสู่ความเหนื่อยล้าของโครงสร้างและความล้มเหลว

การป้องกัน:

ติดตามแผนภูมิโหลดของผู้ผลิตอย่างเคร่งครัดกับแผนภูมิสเปคเมื่อออกแบบและติดตั้งการสนับสนุน

เพิ่มการรองรับพิเศษภายใน 30-60 ซม. (1-2 ฟุต) ของการติดตั้งใด ๆ เช่นข้อศอก, เสื้อยืดหรือข้าม

ตรวจสอบให้แน่ใจว่าการรองรับทั้งหมดได้รับการติดตั้งบนระนาบเดียวกันเพื่อป้องกันความเครียดในการบิดในระบบถาด

ความผิดพลาด 2: จัมเปอร์พันธะที่ขาดหายไปหรือติดตั้งอย่างไม่เหมาะสม

ผลที่ตามมา:ความต่อเนื่องทางไฟฟ้าของระบบถาดนั้นแตกหักทำให้พื้นความปลอดภัยไม่มีประสิทธิภาพ ในช่วงความผิดพลาดถาดสามารถมีพลังที่แรงดันไฟฟ้าที่เป็นอันตรายแทนที่จะนำกระแสไฟฟ้าเข้าสู่พื้นอย่างปลอดภัย

การป้องกัน:

ระบุในเอกสารการติดตั้งที่ "จำเป็นต้องใช้จัมเปอร์พันธะที่ทุกจุด - จุดเชื่อมต่อเชื่อม"

ในระหว่างการตรวจสอบตรวจสอบไม่เพียง แต่การปรากฏตัวของจัมเปอร์ แต่ยังรวมถึงพื้นผิวที่สัมผัสได้รับการล้างด้วยสีและสลักเกลียวนั้นแน่นอย่างแน่นหนา

ใช้ความต้านทานโอห์มมิเตอร์ความต้านทานต่ำ- ต่ำเพื่อวัดความต้านทานระหว่างสองจุดที่ห่างไกลของระบบถาด ค่าควรอยู่ใกล้กับศูนย์

ความผิดพลาด 3: ตัดขอบที่เหลือไม่ได้รับการรักษาหลังจาก - การผลิตไซต์

ผลที่ตามมา:สำหรับถาดเหล็กชุบสังกะสีการตัดจะเผยให้เห็นเหล็กดิบและทำลายชั้นสังกะสีป้องกัน ขอบที่ไม่มีการป้องกันนี้กลายเป็นจุดเริ่มต้นสำหรับการเกิดสนิมและการกัดกร่อนซึ่งสามารถแพร่กระจายและลดอายุการใช้งานของถาดอย่างมีนัยสำคัญ

การป้องกัน:

กำหนดให้ผู้รับเหมาใช้อย่างน้อยสองเสื้อโค้ทของสังกะสี - สีเข้ม (สเปรย์ชุบสังกะสีเย็น) กับสนามทั้งหมด - พื้นผิวตัดหรือเจาะ

ตรวจสอบการตัดหลุมและการดัดแปลงทั้งหมดโดยเฉพาะสำหรับการต่อต้านการกัดกร่อนที่เหมาะสม - การรักษาการกัดกร่อนระหว่างการตรวจสอบคุณภาพ

ความผิดพลาด 4: การใช้ตัวยึดและอุปกรณ์ที่ไม่เหมาะสม

ผลที่ตามมา:

วัสดุไม่ตรงกัน:การใช้สลักเกลียวเหล็กคาร์บอนบนระบบถาดสแตนเลสจะทำให้เกิดการกัดกร่อนของกัลวานิก

ความแข็งแรงไม่เพียงพอ:การใช้สลักเกลียวเกรด- มาตรฐานที่มีการระบุตัวยึดความแข็งแรงสูง - สามารถลดความสมบูรณ์ของโครงสร้างของการเชื่อมต่อได้

การป้องกัน:

อาณัติว่าแผ่นสปิบทั้งหมดสลักเกลียวถั่วและอุปกรณ์จะถูกจัดหาโดยผู้ผลิตถาดเดิมหรือเป็นวัสดุและเกรดเดียวกันกับถาดเอง

ตรวจสอบใบรับรองวัสดุสำหรับตัวยึดและอุปกรณ์เสริมในระหว่างการตรวจสอบวัสดุ

ความผิดพลาด 5: การวางสายเคเบิลที่ไม่เป็นระเบียบและเชื่อมโยงกัน

ผลที่ตามมา:

สัญญาณรบกวนสัญญาณ (crosstalk) เกิดขึ้นเมื่อสายไฟและสายข้อมูลทำงานอยู่ใกล้ใกล้เคียง

การกระจายความร้อนที่ไม่ดีช่วยลดความสามารถ (กระแส - ความสามารถในการพกพา) ของสายไฟ

การบำรุงรักษาในอนาคตการกำจัดหรือการเพิ่มสายเคเบิลกลายเป็นเรื่องยากมาก

การป้องกัน:

พัฒนาแผนเส้นทางสายเคเบิลที่ชัดเจนก่อนที่การติดตั้งจะเริ่มขึ้น

ใช้สายเคเบิลสำหรับการรวมสายเคเบิลและสายเคเบิลสายเคเบิลเพื่อจัดสายเคเบิลควบคุมอย่างประณีตในเลเยอร์หรือกลุ่มที่จัดระเบียบ

บังคับใช้ "ด้านล่าง - ขึ้น, เลเยอร์ - โดย - การติดตั้งเลเยอร์" เพื่อรักษาการจัดเรียงอย่างเป็นระเบียบตลอดการวิ่ง
